内墙涂饰工程是设立阻碍中掩盖面最广、最径直影响不雅感的分项工程之一，其质料蛮横既取决于涂料本人，更取决于下层贬责、施工环境和操作工艺的每一个细节。以下从常见质料问题起初，一一分析成因并给出防治措施。
一、开裂
开裂是内墙涂饰工程中最常见也最令东谈主头疼的问题之一，主要证据为墙面出现线状、网状或不规律裂纹。
原因分析： 开裂的成因较为复杂，触及下层、涂料和施工多个方面。当先，下层贬责不当是主要诱因——墙面抹灰层或腻子层本人存在随意，或下层未干透就进行涂刷，水分蒸发后激发收缩开裂。其次，施工工艺不标准也会导致开裂，举例一次性涂刷过厚，或第一齐涂层未实足干燥即涂刷第二谈，表里干燥速率不一致而产生收缩应力。再次，涂料质料差或过度稀释，涂膜成膜性差、强度不及，无法抵牾下层变形。此外，环境身分也不成暴戾，施工温渡过低（低于5℃）或湿渡过大，乳胶漆难以形成洞开缜密的涂膜。
防治措施： 下层必须坚实、平整、干燥，抹灰层养护时辰不少于14天，含水率死字在10%以下。腻子层批刮不宜过厚，每遍腻子干透后方可进行下一遍。涂刷时严格死字每遍厚度，干膜厚度死字在30-50μm，待上一遍实足干透（手摸无粘手感，夏日2-3小时，冬季6-8小时）再涂下一遍。选用成膜性精致的优质涂料，按家具讲明死字稀释比例，幸免过度兑水。施工环境温度应保执在5℃以上，湿度不跳动85%。

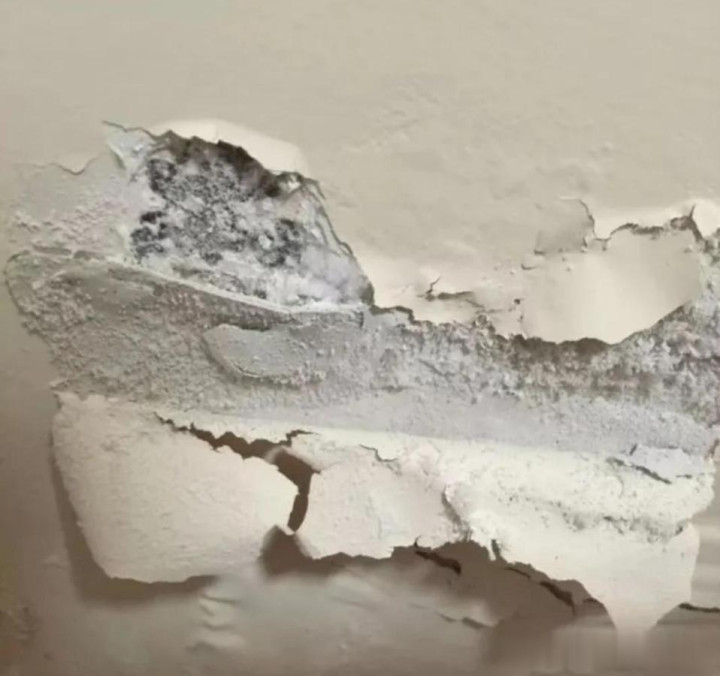

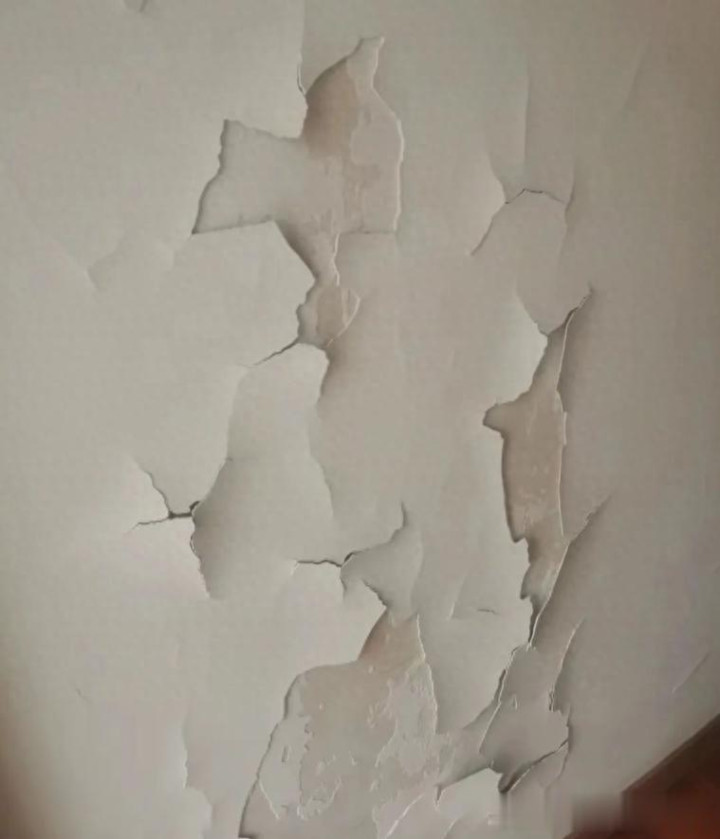

二、起皮、零碎
起皮和零碎是涂膜黏效能丧失的典型证据，轻则局部翘起，重则成片剥落，严重影响墙面使用寿命。
原因分析： 起皮零碎的中枢原因在于涂膜与下层之间粘结力不及。一方面，下层贬责不透澈——墙面存在油污、粉尘、浮灰等杂质，或下层名义过于光滑，腻子强度太低，均会导致涂膜黏效能差。另一方面，施工环境死字不当，如下层含水率过高、新抹水泥砂浆碱性过大，水分和碱性物资析出松弛涂膜与下层的勾搭。此外，材料匹配问题也阻拦暴戾，腻子与涂料不配套、底漆禁闭性差或未使用底漆，都会减弱层间黏效能。
防治措施： 施工前必须透澈清算下层，撤销松动、粉化的旧涂层，撤销油污、灰尘，确保墙面坚实洁净。下层过于光滑时应进行凿毛贬责或涂刷界面剂增强黏效能。新墙面应充分养护，待含水率降至10%以下、pH值小于10后方可施工。施工必须按照“一底两面”的标准进行，底漆应选用与面漆配套的家具，增强禁闭性和黏效能。每谈工序间留足干燥时辰，幸免在湿气或低温环境下施工。
三、起泡
起泡证据为漆膜名义出现大小不等的饱读泡，严重时泡体翻脸形成凹坑。
原因分析： 起泡的主要原因是水分作用。下层含水率过高，水分在涂层干燥经由中向外蒸发，蒸汽压力将涂膜顶起形成气泡。此外，施工时一次性涂刷过厚，涂膜上层先干而里面水分未及蒸发，也会形成起泡。在湿气季节或透风不良的环境中施工，不异容易激发起泡问题。
防治措施： 施工前必须确保下层充分干燥，新墙面当然养护两周以上，真钱三公混凝土墙面养护三周以上。幸免在梅雨季节或湿度大的天气进行涂刷功课。涂刷时死字每遍厚度，不宜过厚，并确保层间留有裕如的干燥时辰。若已出现起泡，局部起泡可刮除后打磨平整，从头涂刷底漆和面漆；大面积起泡则需全部撤销，待墙面透澈干燥后从头施工。
四、流挂（流坠）
流挂证据为涂膜在干燥经由中出现泪滴状或波澜状的流淌陈迹，严重影响墙面平整度和好意思不雅度。
原因分析： 流挂主淌若涂料粘渡过低所致。施工时过度兑水稀释，或涂料本人稠度不及，涂刷后重力作用下向卑鄙淌。一次性涂刷过厚亦然常见诱因，漆膜过厚时在干燥前无法保执褂讪。此外，涂刷手法不当、滚筒蘸漆过多未刮除过剩漆液，也会导致局部涂料堆积形成流挂。
防治措施： 严格死字涂料稀释比例，按家具讲明书要求调配，切勿平凡多加水分。涂刷时谨守“勤蘸、少蘸、勤顺”的原则，滚筒蘸漆后在漆桶边际轻刮2次去除过剩漆液。每遍涂刷厚度均匀适中，幸免局部堆积。若已发生流挂，待漆膜实足干燥后用细砂纸打磨平整，清算饰面后再涂刷一遍面漆。
五、刷纹明显
刷纹指干燥后的漆膜名义留有明显的刷子陈迹或条纹，影响外不雅的平滑度和光辉度。
原因分析： 刷纹产生的原因主要包括：涂料流平性差，如涂料过稠或调配不均；漆刷刷毛过硬、不王人或不清洁，导致涂刷陈迹过深；施工环境温渡过高，溶剂蒸发过快，漆膜未及流平即已干燥。此外，涂刷遍数过多或反复在未干漆膜上涂刷，也会加重刷纹。
防治措施： 凭证施工条款合理变调涂料稀释比例，改善涂料的流平性能。选用刷毛优柔、整王人、清洁的优质漆刷，或选定辊涂、喷涂等工艺替代刷涂，可灵验减少刷纹。施工环境温度不宜过高，kpl投注app幸免烈日直射或强风直吹导致干燥过快。每个涂刷面应尽量一次完成，减少接槎和重复涂刷。
六、粉化
粉化证据为涂膜名义析出粉末状物资，用手轻轻擦抹即掉落白色粉末，涂膜疏松不耐擦洗。
原因分析： 粉化的根柢原因是涂膜中树脂基料不及，无法灵验包裹和粘结颜填料颗粒。一方面，涂料质料差，基料含量偏低，成膜后结构松散。另一方面，施工时过度兑水稀释，涂膜过薄，树脂比例进一步裁汰，密实度不及。此外，施工温渡过低或湿渡过大，乳胶漆成膜不充分，乳胶粒无法形成洞开涂膜，也会导致粉化。
防治措施： 选用优质涂料，确保基料含量充足，幸免使用劣质或逾期家具。严格死字稀释比例，按家具讲明书要求兑水，切勿过度稀释。施工环境温度应相宜（不低于5℃），湿度不宜过高，保证涂膜约略充分红膜。施工前必须作念好基底贬责，对疏松粉化的下层应先涂刷渗入性底漆进行封固加固。
七、泛碱（返碱）
泛碱证据为漆膜名义出现白色结晶状物资，经常在遇水或受潮后娇傲，呈白色流挂或粉末状析出。
原因分析： 泛碱是墙体碱性物资随水分移动至名义结晶析出的后果。下层碱性过高，如使用了高碱性水泥或劣质腻子，是根柢原因。禁闭底漆性能不及，无法灵验拒绝碱性物资渗入，是泛碱发生的径直诱因。此外，下层含水率过高或防水贬责不当，水分佩带碱性物资向外移动，进一步加重泛碱地点。
防治措施： 新墙面应充分养护，待下层含水率裁汰、pH值降至10以下后再进行涂饰施工。对高碱性墙面，可用10%的草酸溶液洗刷中庸，再用净水冲洗，待干燥后进行涂刷。必须选用渗入禁闭作用强的抗碱禁闭底漆，增强对碱性物资的禁闭拒绝能力。涂刷时确保底漆均匀涂布、无漏刷，墙面举座干燥后再涂刷面漆。
八、色差、发花
色差证据为归并墙面出现色调浅深不一的地点，发花则证据为涂膜色调散播不均，呈斑驳状。
原因分析： 色差和发花的成因较为各样。涂料本人质料问题是其一——涂料中心思密度收支过大，或心思分散不均匀，施工后密度小的心思上浮，密度大的下千里，导致色调分歧。施工操作不标准亦然进攻原因，如涂刷不均匀、每遍厚度不一致、接槎位置贬责不当等。下层身分也阻拦暴戾，下层吸附力不均匀、碱性过高败恶意思、不同区域湿度互异等，均可导致色调不均。此外，使用不同批次的涂料、不同色调的涂料未充分搅动，也会产生明显色差。
防治措施： 归并面墙应使用归并批号、归并色调的涂料，孤独面每遍涂料一次用完，幸免半途补料产生色差。施工前必须将涂料充分搅动均匀，确保心思散播均匀。下层贬责必须平整一致，腻子批刮均匀，打磨精细，幸免吸附力互异导致发花。涂布辛勤均匀，每遍厚度一致，相邻涂刷区域需相易5-10cm，幸免接痕。若需调色，应一次性调好裕如用量，幸免分批次调色。
九、光辉不均
光辉不均证据为涂膜名义光辉散播不匀，明暗相间，常见于丝光、半光等有光辉要求的涂饰工程。
原因分析： 下层疏松度不均是光辉不均的主要原因，不同区域对涂料的吸附能力不同，导致漆膜厚度和光辉产生互异。施工中底漆或面漆涂刷厚度不均匀、归并墙面混用不同施工器用（如刷子和滚筒瓜代使用）、不同批号家具混用等，均会变成光辉互异。此外，基底温渡过高或涂料干燥过快，也会影响光辉的均匀性。
防治措施： 施工前必须作念好下层贬责，确保墙面平整度一致，局部修补处应与阁下同上底漆后再施面漆。归并面墙应使用归并批号家具、归并类型的施工器用，幸免器用混用变成陈迹互异。确保各层涂膜厚度一致，无漏刷。凭证表象条款选定合适的稀释剂，变调涂料干燥速率，保证漆膜有充分的流平方辰。
十、霉斑
霉斑证据为墙面出现玄色、灰色或褐色的黑点，常见于浴室、厨房、洗衣房等湿气区域。
原因分析： 霉斑的产生需要湿气环境和霉菌孢子两个条款。墙面始终处于湿气、透风不良、光照不及的环境中，为霉菌繁殖提供了条款。使用了不含防霉配方的劣质乳胶漆，或涂装前未将基材上原有的霉斑透澈清算干净，也容易导致霉斑反复繁殖。
防治措施： 在浴室、厨房等高湿度区域，应选用具有防霉性能的优质墙面漆。施工前kpl投注app，用稀释的家用漂白剂溶液（一份漂白剂对三份水）擦洗墙面，透澈撤销霉菌，干透后再进行涂刷。保执精致的室内透风，湿度大的区域可安设排气扇裁汰湿度。旧墙转换时，应将原有霉斑部位全部撤销，用杀霉菌药水抹洗墙面，待干透后再涂刷防霉涂料。
米兰体育MiLan(中国)官网下一篇：没有了
